拓创减速器

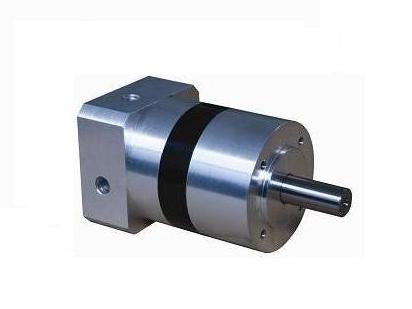

NN60C型精密减速器

NN60C型步进电机/伺服电机/直流电机系列精密减速器，采用行星传动原理设计，具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
产品特性：

高刚性，齿轮采用合金钢氮化硬齿面，具有优越的抗磨损性
和耐冲击性；

传递扭矩大，啮合采用多齿啮合，额定输出扭矩(见表格)；

传动效率高（>=90%），传动功率大，径向承载能力高，
实现单级系列传动；

高压压铸铝合金机壳，采取新的加工工艺，提高了工件精
度。并经阳极氧化处理，增强环境耐受性、耐腐蚀性，
减少重量，增强热传导性，降低内部温升，减少发热；

速比范围：速比5～10000，使应用设计达到最佳的转矩与转速匹配；

回差间隙小，传递精度高；

密封设计良好，全部使用润滑脂润滑，不泄漏，免保养；

安装简便，同轴输出，标准法兰定位，适用于任何厂商和形式的电机；

结构紧凑，体积小，在现有同型号减速器中为最小；

噪音低，< 60分贝；寿命长，>20000小时；

性价比高，同精度条件下，价格最低；

NN60C型减速器技术参数

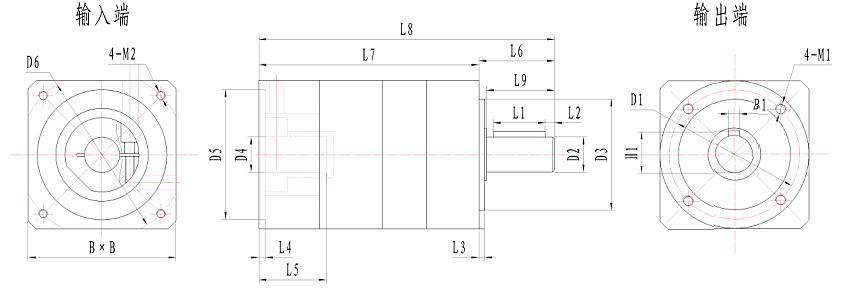

一，安装及外型尺寸

	型号

	型号/Type	NN60C
B	法兰宽/Flange length	65×65
B1	输出键宽/output key width	5
H1	输出轴轴高/output shaft root	16
M1	输出安装螺纹/mounthing thread X depth	M5×12
M2	输入安装螺纹/mounthing thread X depth	M5×12
D1	输出安装孔分布圆/ Flange holes circle	50
D2	输出轴直径/output shaft diameter	14
D3	输出定位止口直径/ output diameter	40
D4	输入孔直径/input pinion	14
D5	输入定位止口直径/ input center bore for motor	50
D6	电机安装孔分布圆/hole circle	70
L1	键长/key length	25
L2	键到轴端距离/distance form shaft end	2.5
L3	输出定位止口厚度/output location depth	3
L4	电机定位深度/motor location depth	3.5
L5	输入电机轴长/motor shaft length	30
L6	输出轴长(自端面)/shaft length form output	35
L7	躯体长/body length	110
L8	减速器总长/overall length	145
L9	输出轴长(自定位圆)/shaft length form spigot	30

注：a,以上尺寸单位为mm。具体参数以实物为准。
b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。

二，基本技术参数

型号	NN60C	减速比/Ratio
额定输出扭矩 N.m	30	5
	35	7
	35	8
	35	9
	35	10
	45	15
	45	20
	45	30
	60	40
	60	60
	80	80
	80	100
	80	150
	80	200
极限扭矩	1.5～2倍的额定输出扭矩

? 注:可根据用户需求提供5至10000任一减速比的减速器。

产品型号		NN60C
最大径向力	N	480
最大轴向力	N	310
满载效率	%	>90%
平均寿命	h	>20000(h)
重量	Kg	1.5
回差（精密/超精密）	Arcmin	≤12/5
噪音	dB(A)	≤60
最大输入速度	Min-1	5000
额定输入速度	Min-1	3000
扭转刚度	N.m/Arcmin	2.5
旋转方向		与输入相反
润滑		免维护
防护等级		IP55
安装方向		任意

注：噪音值是在额定转速下，不带负载，距离减速器一米的距离时测量的。
