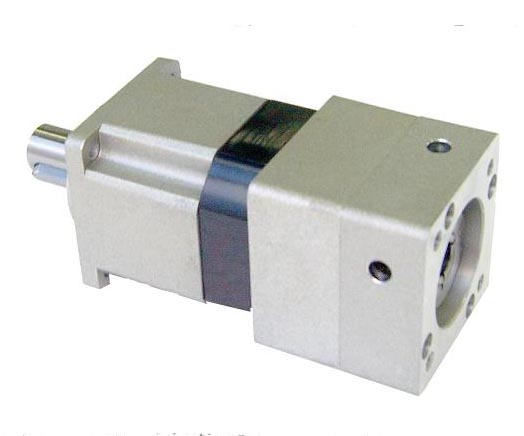

NN40F型精密减速器
NN40F型步进电机/伺服电机/直流电机系列精密减速器，采用行星传动原理设计，具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
产品特性：
高刚性，齿轮采用合金钢氮化硬齿面，具有优越的抗磨损性
和耐冲击性；
传递扭矩大，啮合采用多齿啮合，额定输出扭矩(见表格)；
传动效率高（>=90%），传动功率大，径向承载能力高，
实现单级系列传动；
高压压铸铝合金机壳，采取新的加工工艺，提高了工件精
度。 并经阳极氧化处理，增强环境耐受性、耐腐蚀性，
减少重量，增强热传导性，降低内部温升，减少发热；
速比范围：速比5～10000，使应用设计达到最佳的转矩与转速匹配；
回差间隙小，传递精度高；
密封设计良好，全部使用润滑脂润滑，不泄漏，免保养；
安装简便，同轴输出，标准法兰定位，适用于任何厂商和形式的电机；
结构紧凑，体积小，在现有同型号减速器中为最小；
噪音低，< 60分贝；寿命长，>20000小时；
性价比高，同精度条件下，价格最低；
|
NN40F型减速器技术参数
一，安装及外型尺寸
| |
型 号 |
|
|
型号
|
NN40F
|
|
B
|
输出键宽
|
5
|
|
C1
|
输入法兰宽
|
46×46
|
|
C2
|
输出法兰宽
|
46×46
|
|
H
|
输出轴轴高
|
15
|
|
M1
|
输出安装螺孔
|
3.4
|
|
M2
|
输入安装螺纹
|
M4×10
|
|
D1
|
输出安装孔分布圆
|
50
|
|
D2
|
输入安装孔分布圆
|
46
|
|
D3
|
输入孔直径
|
8
|
|
D4
|
输出轴直径
|
13
|
|
D5
|
输出轴肩
|
15
|
|
D6
|
输出定位止口直径
|
35
|
|
D7
|
输入定位止口直径
|
30
|
|
L1
|
键长
|
16
|
|
L2
|
键到轴端距离
|
2
|
|
L3
|
输出定位止口厚度
|
5.5
|
|
L4
|
输入电机定位深度h
|
3.5
|
|
L5
|
输入电机轴长
|
26.5
|
|
L6
|
输出轴长(自端面)
|
26
|
|
L7
|
躯体长
|
89.5
|
|
L8
|
减速器总长
|
115.5
|
|
L9
|
输出轴长(自定位圆)
|
20
|
|
L10
|
输出安装法兰厚度
|
5
|
注：a,以上尺寸单位为mm。具体参数以实物为准。
b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。
二，基本技术参数
| 型 号 |
NN40F
|
减速比
|
|
额定输出扭矩
N.m
|
9
|
5
|
|
12
|
8
|
|
15
|
9
|
|
18
|
10
|
|
18
|
15
|
|
20
|
20
|
|
20
|
30
|
|
22
|
40
|
|
25
|
50
|
|
25
|
60
|
|
25
|
80
|
|
28
|
100
|
|
28
|
150
|
|
28
|
200
|
| 极限扭矩 |
1.5～2倍的额定输出扭矩
|
? 注:可根据用户需求提供5至10000任一减速比的减速器。
|
产品型号
|
单位
|
NN40F
|
|
最大径向力
|
N
|
260
|
|
最大轴向力
|
N
|
150
|
|
满载效率
|
%
|
>94%
|
|
平均寿命
|
h
|
>10000(h)
|
|
重量
|
Kg
|
0.8
|
|
回差
|
精密型
|
Arcmin(分)
|
12
|
|
超精密型
|
5
|
|
扭转刚度
|
N.m/ Arcmin
|
3
|
|
噪音
|
dB(A)
|
≤58
|
|
最大输入速度
|
Min-1
|
5000
|
|
额定输入速度
|
Min-1
|
3000
|
|
旋转方向
|
|
与输入相反
|
|
润滑
|
|
免维护
|
|
防护等级
|
|
IP65
|
|
安装方向
|
|
任意
|
? 注：噪音值是在额定转速下 ，不带负载，距离减速器一米的距离时测量的。 |
|
|
